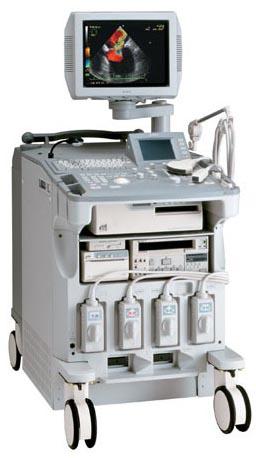

Ультразвуковой сканер ALOKA SSD - 5500 ProSound PHD (Алока ССд - 5500 ПроСаунд)

>> Медицинское оборудование/Архив оборудования /

Ультразвуковой сканер ALOKA SSD - 5500 ProSound PHD (Алока ССд - 5500 ПроСаунд), .

Цветная ультразвуковая система высокого уровня с цифровым формированием ультразвукового луча

Области применения:

• абдоминальные исследования
• гинекология
• акушерство
• педиатрия и неонатальные исследования,
• интраоперационные исследования
• органы грудной клетки
• неотложная медицина,
• неврология, нейрохирургия
• кардиология
• ангиография
• урология
• поверхностно расположенные органы
• опорно-двигательный аппарат

Технические характеристики:

Методы сканирования:

• конвексный
• линейный
• фазированный секторный с помощью гемисферических многочастотных датчиков, обеспечивающих улучшенное качество изображения

Режимы получения изображения:

• режимы серошкальных изображений: В - режим, В/В - режим, М – режим, В/М – режим; B/D-режим
• доплеровские режимы D: PW; HPRF PW; CW;
• B/Flow-режим
• B/Flow/D-режим
• DDD - система двойного динамического дисплея обеспечивается во всех датчиках
• B/Flow/D/M-BW/M-Color-режим (специально для кардиологии)
• CHE - контрастное гармоническое эхо
• возможность получения объемного изображения -3D в режиме реального времени при помощи специальных датчиков (опция)
• блок высокочувствительного спектрального допплера:
• HE - тканевая гармоника
• TDI - тканевой допплер: цветовое картирование движения тканей (опция, доступна при наличии датчиков с фазированной решеткой)
• блок высокочувствительного энергетического допплера (ультразвуковая ангиография)
• FAM - анатомический уголнезависимый М-режим - получение на экране до трех срезов одновременно в режиме реального времени (опция)
• компьютерная реконструкция трехмерного изображения (опция)
• возможность получения объемного изображения органов брюшной полости и малого таза в режиме реального времени (4D) при помощи специальных датчиков

Цветное допплеровское картированиe (CFM)

Энергетический допплер

Псевдоокрашивание изображений

Триплексный режим в реальном масштабе времени

TDI - тканевый допплер

KI, A-SMA - изображение кинетики и посегментный анализ движения миокарда

Цифровая технология формирования ультразвуковых лучей (цифровой процессор формирования УЗ лучей - 12 Бит)

1024 приемо-передаточных канала

Динамический диапазон - 182 dB

ЧСК- частота смены кадров более 1000 к/сек

ePHD - технология формирования луча (детектирование чистой эхо-гармоники) для улучшенной дифференцировки тканей.

HST - технология формирования гемисферического ультразвукового потока

Параллельная обработка сигнала

Непрерывное фокусирование при передаче.

Динамическая фокусировка при приеме

Максимальная глубина сканирования 240мм

Двойной динамический дисплей

Цифровая технология обработки допплеровского сигнала.

Цветной монитор высокого разрешения с антибликовым покрытием – 15 дюймов,

Число градаций серой шкалы - 256,

традиционная (стандартная) панель управления;

3 разъема для подключения датчиков

наличие кинопетли (2048 кадров);

количество сохраняемых изображений на жестком диске 999

цифровая система архивирования и обработки данных (IDMS),

Просмотр и архивация информации:

• DMS - Data Management Subsystem: подсистема обработки данных (рабочая станция), - наличие расширенной кинопамяти
• возможность архивации информации на жестком диске и дискетах, магнито- оптическом диске - отображение физиологических сигналов (опция)
• запоминание изображения в цифровом виде, сетевая связь, совместимость с системой DICOM (опция - DMS)

Функция ZOOM – цифровое шестикратное (13 ступенчатое) увеличение "замороженного" изображения.

Автоматическая оптимизации изображения.

Компьютерный контроль формирования ультразвукового луча.

Метод многоступенчатого динамического фокусирования в режиме реального времени по всей глубине сканирования, динамическая фокусировка при приеме изображения. Автоматическая регулировка усиления (В-Gain) при последовательном сканировании тканей различной эхо-плотности.

Компьютерная реконструкция трехмерного изображения (опция).

Автоматическая расшифровка доплеровского спектра

Проведение стресс-эхо (опция).

ЭКГ-модуль: с фонокардиографией (дополнительно)

15 предустановочных параметров для различных видов и областей исследований. Возможность создания программ для исследований с персональными предустановочными параметрами.

53 стандартных и 24 дополнительных вариантов пиктограмм частей тела для ориентации сканирования.

Интерфейс пользователя

• 15-дюймовый высокоразрешающий безбликовый цветной монитор супервидеографик (SVHS)
• Бесчересстрочная развертка изображения
• Новый дизайн панели управления с дополнительным жидкокристаллическим экраном и выносной лампой подсветки пульта
• Управление FAM (угол независимый режим) вынесено на дополнительный дисплей.
• Наличие видеовходов/выходов для подключения персонального компьютера, видеомагнитофона и видеопринтера
• Разъемы для подключения 3 электронных датчиков (стандарт) и одного карандашного датчика для постоянноволновой допплерографии (опция)

Измерительные и расчетные функции:

в соответствие с поставленной клиникой диагностической задачей создание протоколов с расчетом исследуемых параметров в акушерской, гинекологической, урологической, кардиологической и сосудистой программах.

Стандартные измерительные функции значительно расширены за счет предлагаемых экспертных пакетов интегрированной биометрии:

• в акушерстве - 45 авторских программ. Имеется возможность внесения собственных разработок;
• в кардиологии (B-режим - 8 авторских программ, M-режим -13 программ, D-режим -16 программ) возможность внесения собственных разработок;
• в урологии - интегрированный расчет размеров и объема предстательной железы, семенных пузырьков, яичек. Соотношение PSA к объему предстательной железы;
• в гинекологии - интегрированный расчет размеров и объема матки, яичников, шейки матки, эндометрия.

Датчики

более 40 электронных мультичастотных конвексных, линейных (в том числе с управляемым ультразвуковым потоком), фазированных, панорамных, биплановых, лапароскопических, интраоперационных,

эндокавитальных, и трехмерных датчиков; QFI - выбор оптимальной рабочей частоты датчика (до 5 ступеней);

частотный диапазон используемых датчиков от 2 до 13 МГц;

имеется возможность подключения различных электронных конвексных; линейных, секторных датчиков от предыдущих моделей (от SSD-900 до SSD-2200);

Наличие видео-входов/выходов для подключения видеомагнитофона, видеопринтера и дополнительного монитора

Комплектация

• Базовая:
  • система с цветным монитором 15”
  • электронный конвексный абдоминальный датчик 2,5/3,8/5,0/6,0 МГц/60R/60° UST-979
• Дополнительно:
  • видеопринтер
  • видеомагнитофон
