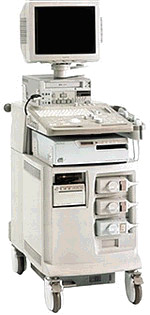

Ультразвуковой сканер ALOKA SSD - 4000 ProSound PHD

>> Медицинское оборудование/Архив оборудования /

Ультразвуковой сканер ALOKA SSD - 4000 ProSound PHD, .

Ультразвуковой сканер ALOKA SSD - 4000 ProSound PHD - Цветная ультразвуковая система высокого уровня с цифровым формированием ультразвукового луча

Области применения:

• абдоминальные исследования
• гинекология,
• акушерство,
• педиатрия и неонатальные исследования,
• интраоперационные исследования,
• неотложная медицина,
• неврология
• кардиология .

Технические характеристики:

Методы сканирования:

• конвексный
• линейный,
• фазированный секторный с помощью гемисферических многочастотных датчиков, обеспечивающих улучшенное качество изображения.

Режимы получения изображения:

режимы серошкальных изображений: В - режим , В/В - режим, М – режим, В/М – режим; B/D-режим доплеровские режимы D: PW,HPRF PW; CW;

• B/Flow-режим
• B/Flow/D-режим
• DDD - система двойного динамического дисплея обеспечивается во всех датчиках
• B/CFM/D/M-BW/M-Color-режим (специально для кардиологии)
• CHE - контрастное гармоническое эхо
• возможность получения объемного изображения -3D в режиме реального времени при помощи специальных датчиков (опция)
• блок высокочувствительного спектрального допплера:
• HE - тканевая гармоника
• TDI - тканевой допплер: цветовое картирование движения тканей (опция, доступна при наличии датчиков с фазированной решеткой)
• блок высокочувствительного энергетического допплера (ультразвуковая ангиография)
• FAM - анатомический уголнезависимый М-режим (опция)
• компьютерная реконструкция трехмерного изображения (опция)
• возможность получения объемного изображения органов брюшной полости и малого таза в режиме реального
• времени (4D) при помощи специальных датчиков



Цветное допплеровское картированиe (CFM)

Энергетический допплер

B/CFM/PW-Doppler - триплексный режим в реальном масштабе времени

KI, A-SMA - отображение кинетики и посегментный анализ движения миокарда псевдоокрашивание изображений

Цифровая технология формирования ультразвуковых лучей (цифровой процессор формирования УЗ лучей - 12 Бит)

Цифровое формирование ультразвукового луча.

Цифровая технология формирования изображений.

256 приемо-передаточных каналов.

Супервысокочувствительный формирователь луча.

Расширенный динамический диапазон - 172 dB.

Большой разброс используемых частот и высокоплотными датчиками (от 2,5 до 13 МГц) Четкое формирование границ изображения (Пиксель-фокус).

Параллельная обработка сигнала

Непрерывное фокусирование при передаче.

Динамическая фокусировка при приеме

Максимальная глубина сканирования 240мм

Максимальная частота кадров, кадр/сек. 500

Двойной динамический дисплей (одновременное отображение на мониторе двух изображений в режимах В и В цвет, в реальном масштабе времени).

Цифровая технология обработки допплеровского сигнала.

Цветной монитор высокого разрешения с антибликовым покрытием – 15 дюймов,

Число градаций серой шкалы - 256,

Число градаций цветной шкалы - 32

Стандартная панель управления;

3 разъема для подключения датчиков

Кинопетля - 2048 кадров

Количество сохраняемых изображений на жестком диске 999

Цифровая система архивирования и обработки данных (IDMS),

Функция ZOOM – цифровое шестикратное увеличение "замороженного" изображения. Автоматическая оптимизации изображения.

Компьютерный контроль формирования ультразвукового луча.

Автоматическая регулировка усиления (В-Gain) при последовательном сканировании тканей различной эхо-плотности.

Компьютерная реконструкция трехмерного изображения (опция).

Автоматическая расшифровка доплеровского спектра

ЭКГ-модуль: с фонокардиографией (дополнительно), вывод ЭКГ-отчетов.

15 предустановочных параметров для различных видов и областей исследований. Возможность создания программ для исследований с персональными предустановочными параметрами.

53 стандартных и 24 дополнительных вариантов пиктограмм частей тела для ориентации сканирования.

Измерительные и расчетные функции:

в соответствие с поставленной клиникой диагностической задачей создание протоколов с расчетом исследуемых параметров в акушерской, гинекологической, урологической, кардиологической и сосудистой программах. Четыре маркера-измерителя.

Стандартные измерительные функции значительно расширены за счет предлагаемых экспертных пакетов интегрированной биометрии:

• в акушерстве - 45 авторских программ. Имеется
• в кардиологии (B-режим - 8 авторских программ, M-режим -13 программ, D-режим -16 программ) возможность внесения собственных разработок
• в урологии - интегрированный расчет размеров и объема предстательной железы, семенных пузырьков, яичек. Соотношение PSA к объему предстательной железы
• в гинекологии - интегрированный расчет размеров и объема матки, яичников, шейки матки, эндометрия

Датчики

Широкий спектр гемисферических многочастотных датчиков, обеспечивающих улучшенное качество изображения. датчиков – электронных конвексных, линейных, фазированных секторных, механических секторных (в том числе: - линейные датчики с управляемым углом для допплеровского режима, трансвагинальные, трансректальные, интраоперационные датчики), пункционные адаптеры. Независимый карандашный датчик для постоянно-волновой допплерографии ("слепой допплер").

Регулирование частоты датчиков с автоматической подстройкой апертуры и фокуса.

Наличие видео-входов/выходов для подключения видеомагнитофона, видеопринтера и дополнительного монитора.

Комплектация

• Базовая:
  • система с цветным монитором 15”
  • электронный конвексный абдоминальный датчик 2,5/3,8/5,0/6,0 МГц/60R/60° UST-979
• Дополнительно:
  • видеопринтер
  • видеомагнитофон
