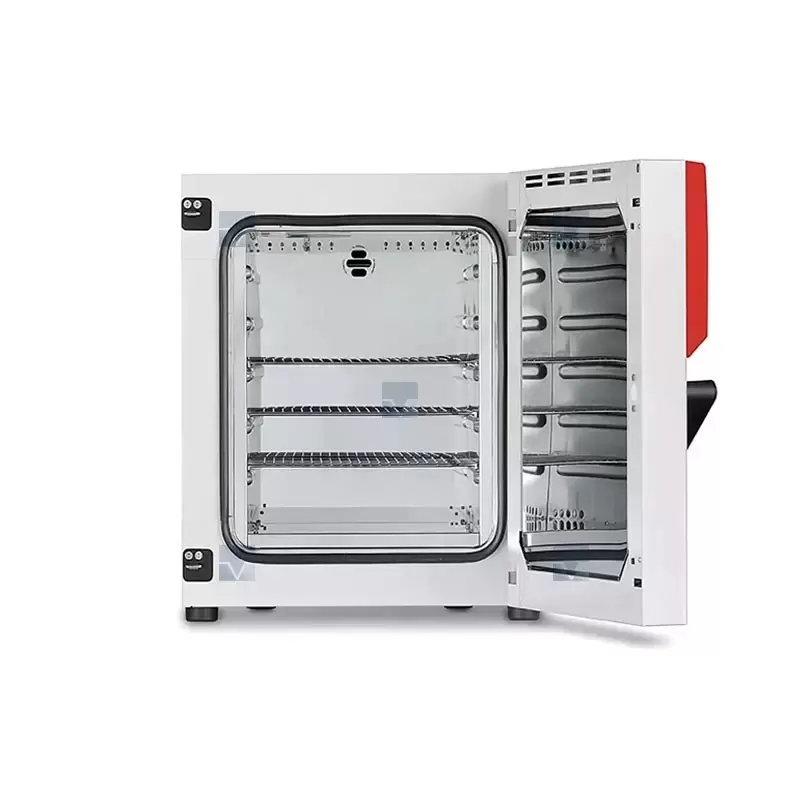

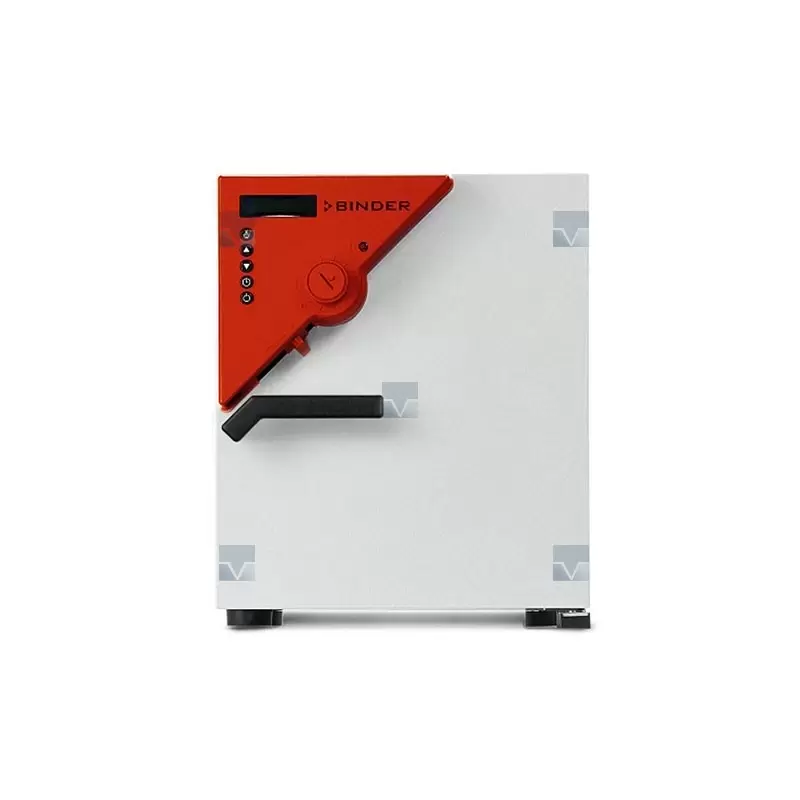

Описание сухожарового шкафа Binder ED 23
Шкаф сушильный ED-23 предназначен для сушки и стерилизации при температурах до 300 °C, а также для хранения при точно контролируемом повышении температуры, что является преимуществом сушильного шкафа ED 23. Благодаря естественной конвекции воздуха с высокой интенсивностью воздухообмена тепловые процессы происходят в шкафу со значительно более высокой эффективностью.
- Применяемая в данном сушильном шкафу система APT.line™ камеры предварительного нагрева с электронным управлением обеспечивает высокую точность температуры и воспроизводимость результатов.
- Диапазон температур от 5 °C выше температуры окружающей среды до 300 °C
- Цифровая настройка температуры с точностью в один градус
- Цифровой контроллер DS со встроенным таймером от 0 до 99 часов
- Независимое устройство защиты от перегрева, класс 2 (DIN 12880), c визуальным сигналом тревоги
- Регулируемый передний сдвижной вентиляционный затвор и задний вытяжной воздуховод Ø 50 мм
- Интерфейс RS 422 для использования в дополнительной опции в соответствии со стандартами GMP/GLP и FDA указание 21 CFR часть 11, совместим с ПО APT-COM™ DataControlSystem
- Шкафы ED 23 могут устанавливаться друг на друга.
- В стандартный комплект входят 2 хромированные выдвижные полки
- Сертификат о прохождении испытаний BINDER
| Внешние размеры | |
| Ширина | 433 мм |
| Высота (включая ножки/ролики) | 492 мм |
| Глубина | 516 мм |
| С учетом дверной ручки, изоляционной панели и вытяжного воздуховода | 90 мм |
| Расстояние до стены сзади | 100 мм |
| Расстояние до стены сбоку | 100 мм |
| Вытяжной воздуховод - наружный Ø | 52 мм |
| Объем парового пространства | 36 л |
| Количество дверей | 1 |
|
Внутренние размеры
|
|
| Ширина | 222 мм |
| Высота | 330 мм |
| Глубина | 277 мм |
| Внутренний объем | 20 л |
| Решетки выдвижные, хромированные (количество стандарт / макс.) | 2 / 3 |
| Нагрузка на решетку | 12 кг |
| Полная разрешенная нагрузка | 25 кг |
| Вес (в порожнем состоянии) | 22 кг |
| Характеристики температуры | |
| Диапазон температур от 5 °C выше температуры окружающей среды до | 300°C |
| Вариация температуры1) при 70 °C | ±1,5°C |
| Вариация температуры1) при 150 °C | ±2,5°C |
| Вариация температуры1) при 300 °C | ±3,8°C |
| Флуктуация температуры при 70 °C | ±0,3°C |
| Время нагрева2) | |
| до 70 °C | 13 минут |
| до 150 °C | 24 минут |
| до 250 °C | 35 минут |
| Время восстановления после открывания двери на 30 сек.2) | |
| при 70 °C | 2,5 минут |
| при 150 °C | 5 минут |
| при 300 °C | 8 минут |
| Воздухообмен при 70 °C | 10 циклов/ч |
| Воздухообмен при 150 °C | 13 циклов/ч |
| Воздухообмен при 300 °C | 17 циклов/ч |
| Электрические характеристики | |
| Степень защиты корпуса согласно EN 60529 | IP 20 |
| Номинальное напряжение (±10 %) 50 / 60 Гц | 230 В |
| Номинальная мощность | 0,8 кВт |
| Потребляемая энергия | |
| при 70 °C | 43 Вт |
| при 150 °C | 148 Вт |
| при 300 °C | 450 Вт |
Дополнительные функции шкафа ED 23
- Отверстия для доступа, снабжены силиконовыми заглушками, для установки внешних измерительных приборов в камеру. Отверстия для доступа, диаметром 10, 30, 50 мм.
- Дверь со смотровым стеклом и внутренним освещением. Для оптимального контроля процесса, происходящего внутри, имеется для всех типоразмеров оборудования.
- Запирающаяся дверь, предотвращает несанкционированный доступ и вмешательство в процессы, происходящие в камере.
Дополнительная комплектация шкафа ED 23 (опции)
- Отверстие для доступа с силиконовыми заглушками, 10 мм , 30 мм , 50 мм
- Сигнал тревоги при перегреве, отключаемый. Предельная температура может быть задана на независимом, регулируемом устройстве защиты от перегрева, класс 2
- Независимое регулируемое устройство защиты от перегрева, класс 3.1 (DIN 12880)
- Аналоговый выход измерения температуры, 4 - 20 мА, с 6-контактной розеткой DIN (выход нерегулируемый)
- Измерение температуры согласно стандарту DIN 12880 (27 точек измерения) при 150 °C или при заданной температуре с протоколом измерений и сертификатом
- Заводской сертификат калибровки. Измерение в центре камеры при 150 °C или при заданной испытательной температуре
- Дополнение к заводскому сертификату калибровки. Каждое дополнительное измерение в дополнительной точке измерения или при дополнительной температуре
- Решетка, хромированная или из нержавеющей стали
- Полка, с перфорацией, из нержавеющей стали
- Запирающаяся дверь
- Уплотнение двери, FKM
