Описание бесконтактного литотриптера Richard Wolf комплекс
Экстракорпоральный Литотриптер Piezolith 3000 plus – результат непрерывных научных исследований и разработок компании Richard Wolf GmbH (Германия), инновационного и единственного в мире производителя пьезоэлектрических ударно-волновых аппаратов. Наиболее выдающееся достижение, эргономичная и небольшая конструкция источника пьезоэлектрических ударных волн стала возможной благодаря нашей недавно изобретенной 2-х слойной технологии. Наиболее важные качественные свойства – его производительность и необыкновенно длительный срок службы.

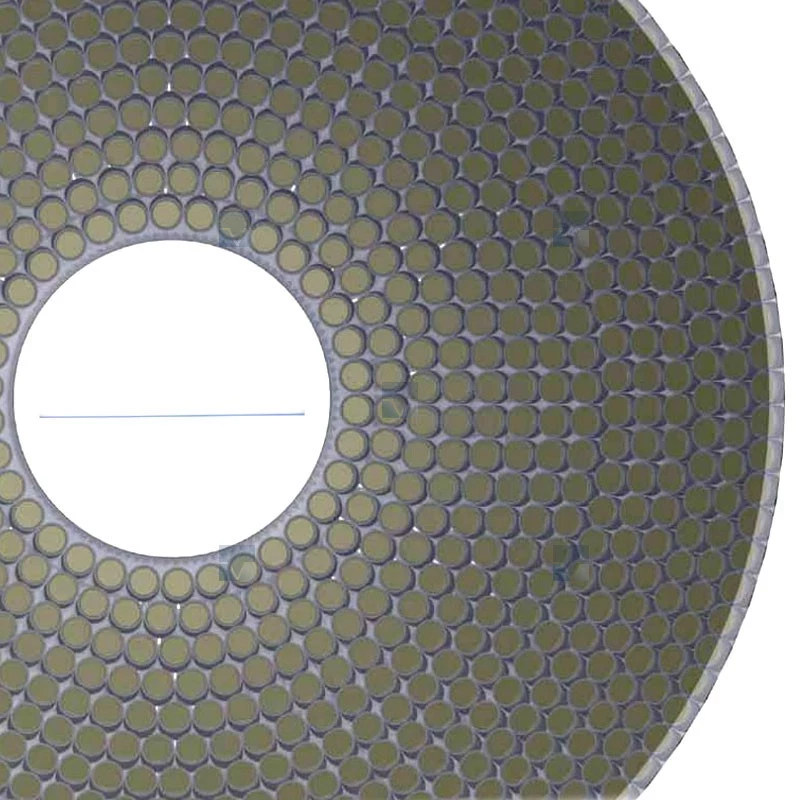

Энергия ударной волны образуется за счет нескольких тысяч керамических кристаллов, на которые одновременно подается напряжение. Кристаллы расположены мозаично на вогнутой поверхности и связаны между собой единым фокусом
Благодаря четкой фокальной зоне обеспечивается оптимальная защита тканей.
Преимущества пьезоэлектрической технологии
- Прямая фокусировка
- Эффективность и точность
- Непревзойденно малое и мощное фокальное пятно
- Чрезвычайно прочный и не требующий сложного ухода источник ударных волн
- В 200 раз больший срок службы по сравнению с электрогидравлическими и в 5 раз по сравнению с электромагнитными источниками ударных волн
- Тихий
- Практически безболезненное лечение в связи с широким углом апертуры и маленьким фокусом
- Нет отражения волны = меньше боли
- Гарантия - 5.000.000 импульсов
- Конфокальный изоцентрический дизайн
- Угол апертуры - 74
- Энергосбережение: низкое потребление энергии и минимальный расход воды (<10л/месяц) благодаря новейшим технологиям

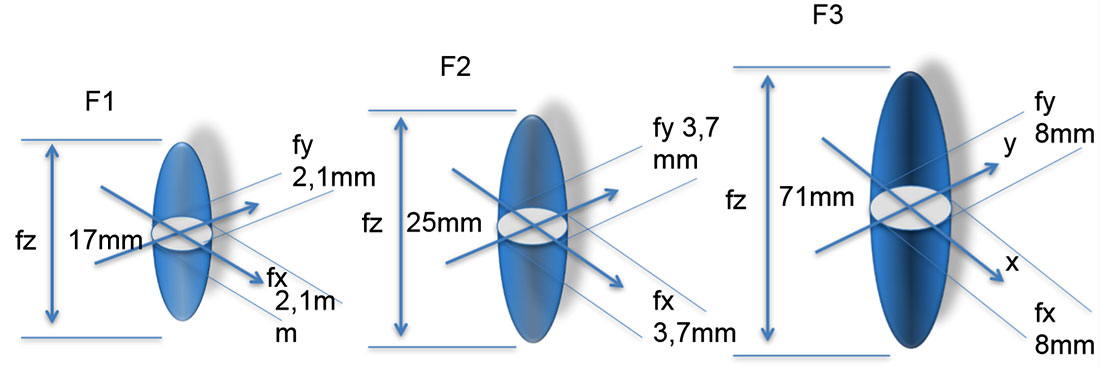

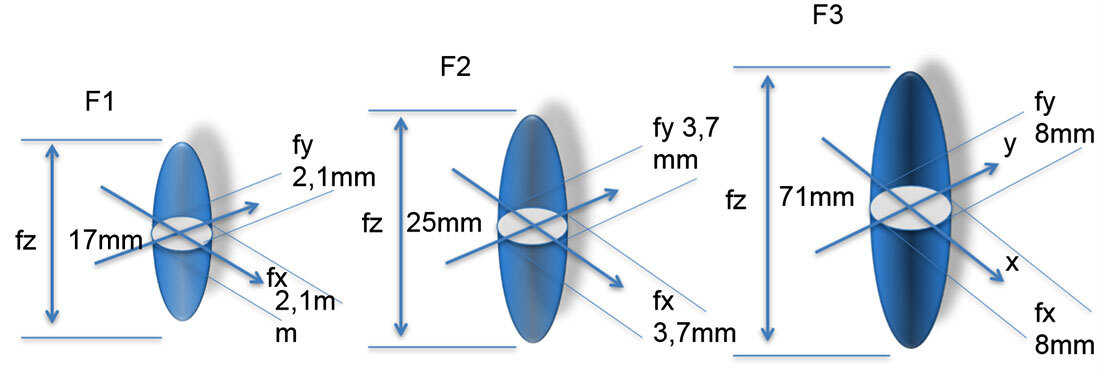

Технология тройного фокуса PIEZOLITH 3000 plus
- Новый мощный источник ударных волн позволяет регулировать размер фокусного пятна в зависимости от показаний
- В большинстве случаев независимо от мощности
- Где F1 в основном используется при камнях мочеточника, F2 и F3 при всех камнях почек
- Точная фокусировка защищает окружающие ткани и сводит к минимуму риск развития осложнений и побочных эффектов

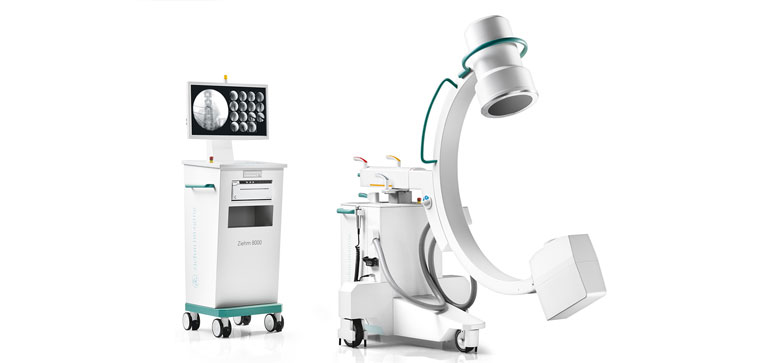

Рентгеновская локализация
Самые современные рентгеновские аппараты могут адаптированы для использования с PIEZOLITH
TECHNIX TC6C, TCA6S, TCA6R-5kW
- ZIEHM 8000 и Compact
- Все рентгеновские установки моторизированы
- Жесткая изоцентрическая взаимосвязь с фокусом
- Плавная моторизированная регулировка с боковым наклонами от 0 до +/- 30
- Оптимальное качество изображения и низкое воздействие излучения

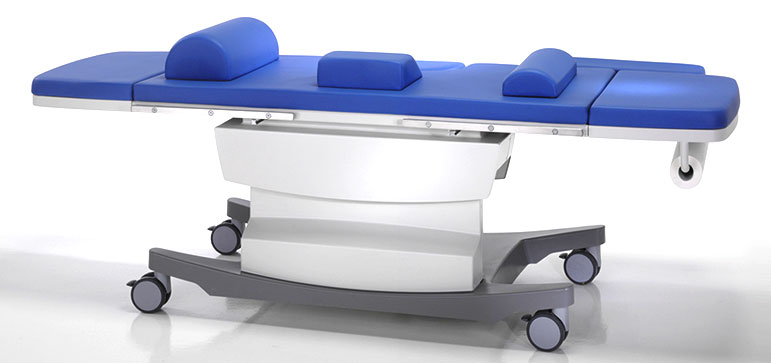

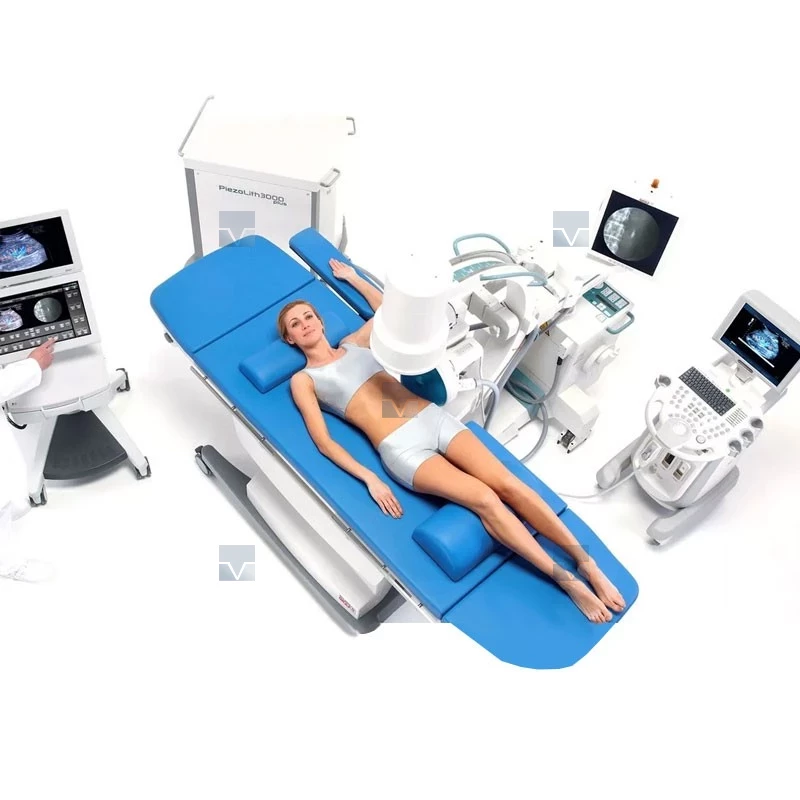

Treatment table
- Стол может быть использован как для проведения сеансов ESWL, диагностики, так и для эндоурологических вмешательств
- Перемещение стола поперечное: режим дробления +/- 60мм; режим эндоурологии +/- 120мм
- Перемещение стола продольное: режим дробления +/- 70мм; режим эндоурологии +/- 150мм
- Перемещение стола вертикальное: режим дробления и эндоурологии 250мм
- Изоцентрическое угловое перемещение стола - 15°
- Максимальный вес пациента - 200 кг

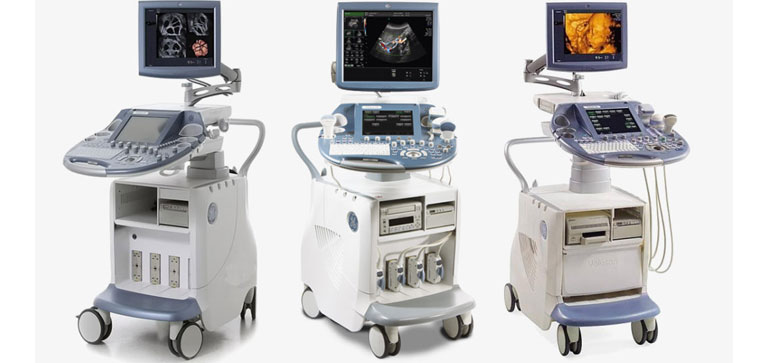

Ультразвуковая локализация
Самые современные ультразвуковые аппараты могут адаптированы для использования с PIEZOLITH
- MEDISON SONOACE X4 и X6
- ALOKA PROSOUND 6
- Встроенный моторизированный датчик расположен соосно и изоцентрично по отношению к фокусу
- Коаксиальный датчик обеспечивает оптимальный контроль за пациентом, направлением ударной волны и дыхательной экскурсией
- Постоянный мониторинг возможен без облучения и не прерывая сеанса дробления

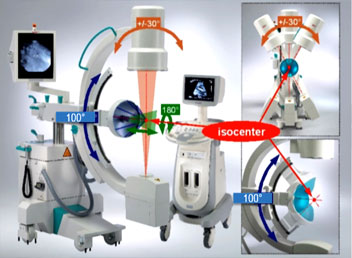

Моторизированное управление PIEZOLITH 3000 plus
- Конфокальное моторизированное перемещение источника ударных волн в диапазоне от 0 до +/- 50
- Источник ударных волн может рсполанаться над и под столом

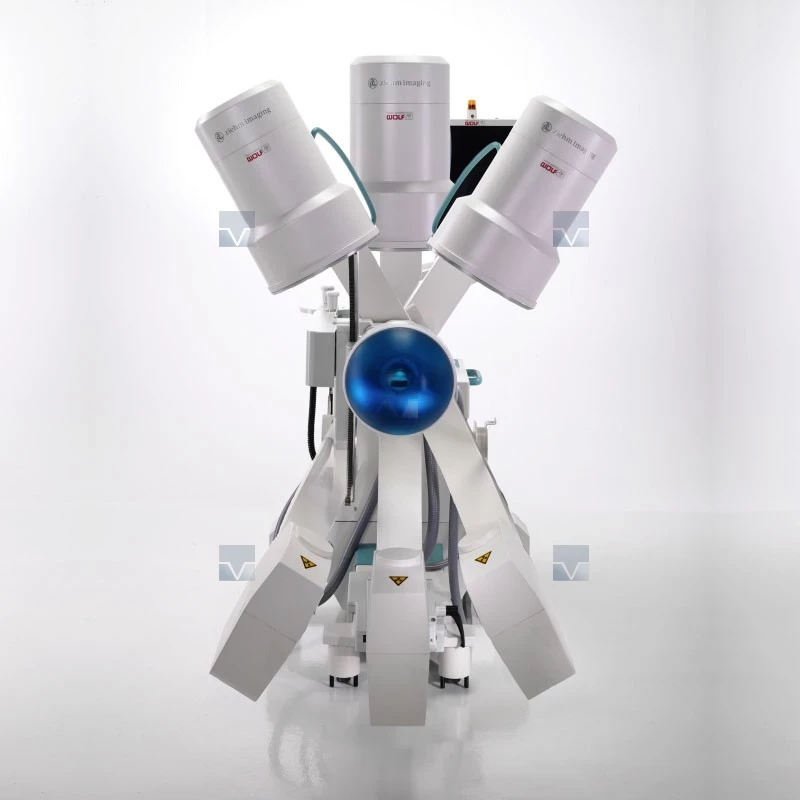

- Моторизированное изоцентрическое перемещение С-дуги в диапазоне +/- 30

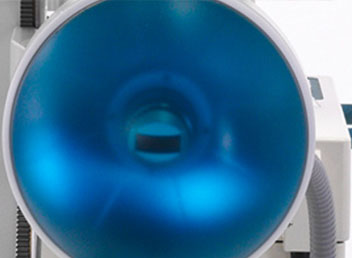

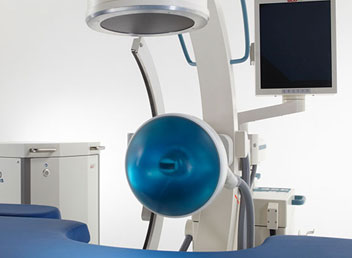

Источник терапии PIEZOLITH 3000 plus
- Пьезоэлектрическая ударно-волновая технология с прямой фокусировкой
- Уникальный во всем мире гарантированный срок службы 5 миллионов импульсов (или 2 года)
- Глубина проникновения. - 165 мм центральный / 200 мм дистальный (-6 дБ)
- Единственный импульс, непрерывный импульс 30 - 360 ударных волн в минуту и синхронизация ЭКГ возможны
- Нет отражения волн и восприятия боли значительно ниже
- Уникальный тройной фокус для индикации, адаптированной к фрагментации камня
Встроенная ультразвуковая локализация PIEZOLITH 3000 plus
- Непрерывный линейный ультразвуковой мониторинг возможен без радиационного воздействия и без прерывания ударно-волновой терапии.
- Встроенный зонд может управляться двигателем и расположен коаксиально и изоцентрически к фокусу терапии.
- Регулируемая моторизованная регулировка встроенного датчика в ближнем, среднем и дальнем диапазонах для индивидуального мониторинга пациента от 0 до 120 мм посредством осевого моторизованного движения

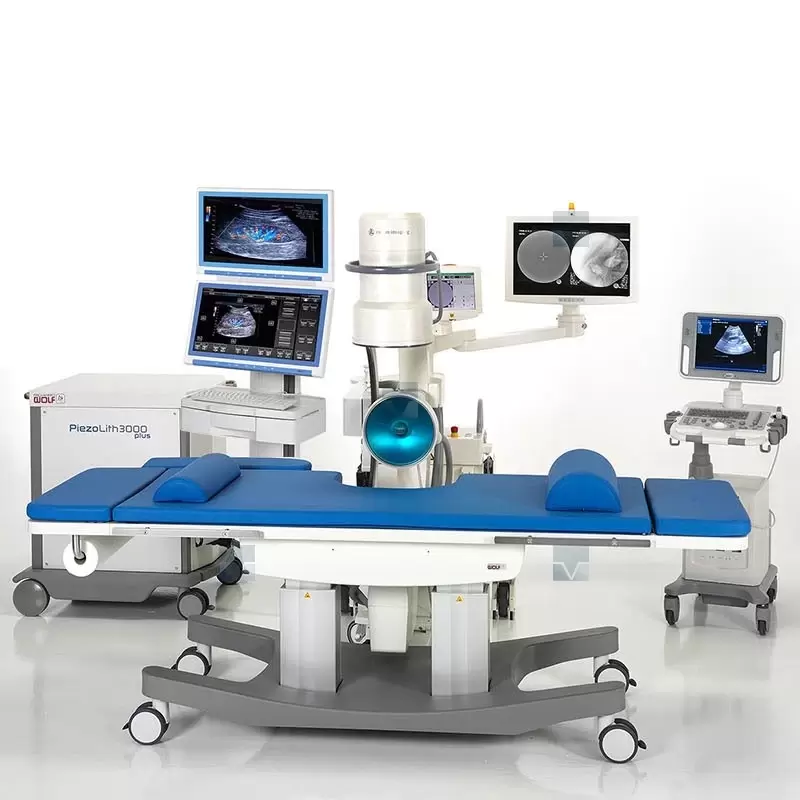

Обзор PIEZOLITH 3000 plus
- 19″ touch screen интерфейс – простая четкая концепция операционной
- Автопозиционирование на камень с использованием навигации”картинка в картинке” – для быстрейшего позиционирования пациента
- Пьезоэлектрический источник ударных волн – долговечность и минимум обслуживания
- Технология двойного слоя пьезокристаллов – высокая эффективностьпри компактных размерах
- Тройной фокус – адаптация к размерам камняВыбор уровня мощности – для оптимального дробления камней
- Двойное одновременное наведение на камень – точная и безопасная локацизация
- Встроенный УЗИ-датчик – наибольшая точность, эффективность дробления без потери мощности
- Точная рентгеновская локализация с минимальным уровнем облучения
- Лечение без анестезии и седации – практически безболезненно
- Гарантированный ресурс источника ударных волн – 5.000.000 импульсов
- Универсальный стол, удобная эндоурологическая станция – для дополнительных манипуляций и операций
- Подключение к сетям PACS/HIS и ведение документов через DICOM
