Extracorporeal Shockwave Therapy in the Treatment of Bone Disorders: Fracture Nonunions, Delayed Unions, Chronic Stress Fractures and Bone Marrow Edema: A Case Report Series in a Private Practice Setting
Экстракорпоральная ударно-волновая терапия при заболеваниях костной ткани: несращения переломов, замедленная консолидация, хронические стрессовые переломы и отёк костного мозга
Серия клинических случаев в условиях частной практики
Источник: Broegaard A. Extracorporeal Shockwave Therapy in the Treatment of Bone Disorders: Fracture Nonunions, Delayed Unions, Chronic Stress Fractures and Bone Marrow Edema: A Case Report Series in a Private Practice Setting. J Fract Sprains. 2021;2(1):1008. Перевод: русская редакция MT Technica.
Аннотация
Экстракорпоральная ударно-волновая терапия (ЭУВТ) всё чаще используется как адъювантный метод при ведении пациентов с несращениями переломов, замедленной консолидацией, хроническими стрессовыми переломами, отёком костного мозга и, в более поздних работах, свежими переломами. Цель такого применения — повысить частоту консолидации, стимулировать костное заживление или добиться сращения в случаях, когда переломы демонстрируют устойчивость к заживлению.
В статье описаны 6 клинических случаев переломов, отёка костного мозга и стрессовых переломов, которые не удалось устранить с помощью стандартного консервативного лечения, но которые в итоге удалось вылечить с применением экстракорпоральной ударно-волновой терапии.
Предпосылки
При ведении пациентов с переломами, несращениями, замедленной консолидацией и хроническими стрессовыми переломами сохраняется значительная частота осложнений. Они могут быть обусловлены сочетанием факторов со стороны пациента — курением, сахарным диабетом, сосудистыми заболеваниями и другими сопутствующими состояниями — либо особенностями травмы, например высокоэнергетическим повреждением или выраженной потерей мягких тканей [3–5].
Несращения после переломов костей и хронические стрессовые переломы обычно лечатся хирургически, что сопровождается риском инфекционных осложнений и неудачи остеосинтеза. Связанные с этим затраты существенны и включают как личные и социальные издержки — потерю заработка и снижение продуктивности, — так и прямые расходы системы здравоохранения [3–6]. Поражения костного мозга имеют сходную проблематику [8–11].
Неинвазивной альтернативой является экстракорпоральная ударно-волновая терапия, которая потенциально стимулирует регенерацию костной ткани. Данная серия клинических случаев оценивает, может ли ЭУВТ быть эффективным и безопасным методом лечения замедленной консолидации, несращений, поражений костного мозга и стрессовых переломов, не ответивших на консервативную терапию, в условиях частной клинической практики.
Введение
Изначально применявшаяся для лечения мочевых, почечных и слюнных камней, экстракорпоральная ударно-волновая терапия всё шире используется как неинвазивный метод лечения хронических поражений мягких тканей, например тендинопатий, а также несращений, замедленной консолидации, поражений костного мозга и хронических стрессовых переломов, не отвечающих на консервативное лечение.
Обзоры литературы показывали хорошие результаты: частота консолидации при замедленной консолидации и несращениях составляла 71–86%. Также была показана относительная редукция риска на 46% при использовании метода при острых высокоэнергетических переломах [3–5]. При лечении стрессовых переломов отмечались сходные показатели успеха [6,7]. Исследований по поражениям костного мозга меньше, однако качественные работы демонстрировали быстрое уменьшение боли и улучшение функции [8–11]. В испытаниях не сообщалось о значимых нежелательных явлениях [4].
Механизм действия ЭУВТ на заживление кости может быть связан со стимуляцией неоваскуляризации и повышением экспрессии ангиогенных и остеогенных факторов роста [1,2]. В исследованиях на животных после ЭУВТ отмечалось увеличение нескольких факторов роста, важных для регенерации кости, включая VEGF, TGF-beta1 и BMPs. Также было показано, что ЭУВТ усиливает дифференцировку стволовых клеток костного мозга в направлении остеопрогениторных клеток и вызывает утолщение надкостницы за счёт пролиферации остеопрогениторных клеток [1–5].
В опубликованных протоколах применялись фокусированные аппараты средней и высокой энергии. Помимо фокусированной ЭУВТ, радиальные или pressure waves показали эффективность при поверхностных тендинопатиях, однако в современной литературе они не имеют доказательной базы для лечения костных поражений. Воздействие ударными волнами на болезненную кость обычно требует седации или анестезии в зависимости от используемой технологии генерации, а лучшие результаты получают при использовании высокоэнергетических генераторов ударных волн.
Большинство авторов использовали те же аппараты и протоколы, которые одобрены для стимуляции костного заживления. Общий консенсус и лучшие результаты связаны с применением 1–4 сеансов, минимум 2000 ударных волн с плотностью потока энергии 0,1–0,5 мДж/мм², фокусированным аппаратом в зоне поражения. При этом большинство протоколов плохо описаны с точки зрения локализации костного поражения, позиционирования источника ЭУВТ и доставки дозы для конкретной зоны перелома [1–11].
Протокол
Во всех 6 случаях использовались фокусированные ударные волны, генерируемые аппаратом PiezoWave2, ELvation Medical GmbH, по пьезоэлектрическому принципу. Был выбран терапевтический источник FB10G6: благодаря двойному пьезокерамическому слою он формирует мощную и однородную фокальную зону и обеспечивает большую глубину проникновения. За счёт технологии прямой фокусировки применение не требует седации или анестезии.
Рисунок 1. Прямая фокусировка с терапевтическим источником FB10G6 с двойным слоем аппарата PiezoWave2 (ELvation Medical GmbH).
Зона -6 dB, соответствующая центру фокальной зоны с максимальной плотностью энергии, у данного терапевтического источника составляет примерно 20 мм в длину и 3 мм в диаметре, в зависимости от выбранного уровня энергии. Кроме того, так называемая «эффективная зона», или зона 5 MPa, составляет 56 мм в длину и 9 мм в диаметре.
В исследование включались пациенты, у которых консервативное лечение оказалось неэффективным: при несращениях и стрессовых переломах — после как минимум 3 месяцев, при поражениях костного мозга — после как минимум 12 месяцев.
Участок костного поражения, его локализация и размер диагностировались и измерялись с использованием комбинации рентгенографии, КТ, МРТ и высококлассного ультразвукового исследования до и после лечения. Каждому пациенту проводили 3 процедуры с интервалом 1 раз в неделю. Участок костного поражения размечали на коже и измеряли. Глубину поражения также измеряли и нацеливали воздействие с помощью сменных гелевых подушек для точной терапии.
На каждые 3 мм выполнялась подача 1000 ударных волн с плотностью потока энергии 0,2–0,5 мДж/мм², с повышением дозы во время процедуры до уровня переносимости пациента. Лечение начинали с низкой дозы и высокой частоты для предварительной десенситизации пациента, чтобы затем быстрее увеличить дозу до требуемого уровня по мере продолжения процедуры.
Точность воздействия обеспечивалась позиционированием терапевтического источника в соответствии с кожной разметкой и глубиной поражения, подтверждённой УЗИ и рентгенологическим/МРТ-исследованием. Аппарат удерживали двумя руками, опирая его на пациента и не смещая кожу. Все пациенты проходили рентгенологическую и симптоматическую оценку через 1, 3 и 6 месяцев. Пациентам рекомендовали избегать провоцирующих боль нагрузок в течение 4–8 недель в зависимости от конкретного поражения; далее они наблюдались штатным физиотерапевтом с постепенным включением укрепляющих упражнений и растяжки. Во время лечения стабилизирующие ортезы, бандажи или гипсовая иммобилизация не применялись.
Клинические случаи
Случай 1
Пациентка 21 года обратилась в клинику с болью в паховой области слева. Боль возникла во время полумарафона за год до обращения, после чего пациентка не могла бегать или ходить на длинные дистанции. Через 4 месяца после дебюта симптомов при рентгенографии в местной больнице было выявлено несращение/стрессовый перелом нижней ветви лобковой кости. Ортопед рекомендовал воздержаться от бега и длительной ходьбы, однако боль сохранялась.
Лечение было начато с дозы 5000 ударных волн за процедуру вдоль линии перелома. Через 3 месяца после первой процедуры боль уменьшилась на 50%. Через 6 месяцев после лечения было выявлено полное костное заживление по данным лучевой диагностики; пациентка не испытывала боли в повседневной активности и могла бегать без боли.

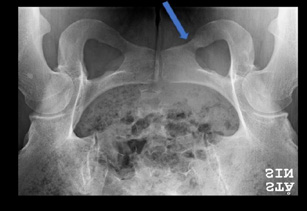

Рисунок 5. Контрольная рентгенография показывает полное кортикальное заживление лобковой кости через 6 месяцев.
Случай 2
Пациентка 44 лет обратилась в клинику с жалобами на боль в правом переднем отделе стопы. Боль впервые появилась во время бега за 6 месяцев до обращения; в больнице был диагностирован стрессовый перелом третьей плюсневой кости. Пациентке рекомендовали прекратить бег и использовать стабилизирующие ортезы, однако боль сохранялась при стоянии и ходьбе, бег был невозможен.

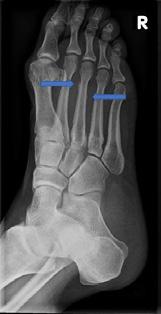

Рисунок 6. Две стрелки показывают кортикальный дефект с облаковидным видом в дистальном отделе третьей плюсневой кости, типичный для стрессового перелома.
Лечение было начато с 3000 ударных волн за процедуру. Через 4 недели пациентка не испытывала боли. Через 8 недель она смогла возобновить беговые нагрузки без боли, а через 3 месяца по данным лучевой диагностики отмечалось полное костное заживление.

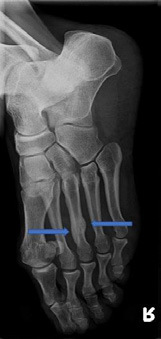

Рисунок 7. Контрольная рентгенография показывает полное костное заживление с формированием плотной костной мозоли в зоне поражения через 3 месяца лечения.
Случай 3
Пациент 56 лет обратился в клинику с болью в среднем отделе правой стопы. Боль возникла внезапно, без провоцирующего фактора, за 5 месяцев до обращения. Через 1 месяц после дебюта симптомов в больнице был диагностирован стрессовый перелом/несращение четвёртой плюсневой кости. Ортопед рекомендовал покой для стопы, исключение бега и прыжковых нагрузок, а также обувь с жёсткой подошвой, однако облегчения не наступило.

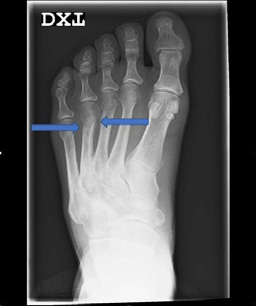

Рисунок 8. Стрелки указывают на несращение/стрессовый перелом дистального отдела четвёртой плюсневой кости.
Лечение было начато с 5000 ударных волн за процедуру. Через 3 месяца пациент не испытывал боли и мог ходить и бегать без симптомов. В тот же срок на рентгенограмме было подтверждено полное заживление перелома.

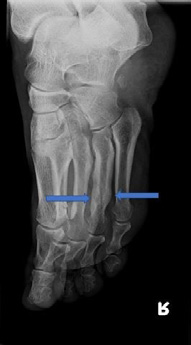

Рисунок 9. Стрелки указывают на полное костное заживление с формированием костной мозоли на контрольной рентгенограмме через 3 месяца в области четвёртой плюсневой кости.
Случай 4
Пациент 20 лет обратился с хронической болью в среднем отделе правой стопы, сохранявшейся в течение 18 месяцев. Боль возникла после столкновения во время игры в футбол; первичное рентгенологическое исследование не выявило перелома. Через 4 месяца, на фоне отсутствия уменьшения боли, была выполнена МРТ, которая показала сложное несращение в области латеральной и промежуточной клиновидных костей с расширением суставной щели и разрывом связок.
Рисунок 10. Первичная корональная МРТ показывает перелом промежуточной и латеральной клиновидных костей, отмеченный стрелками.

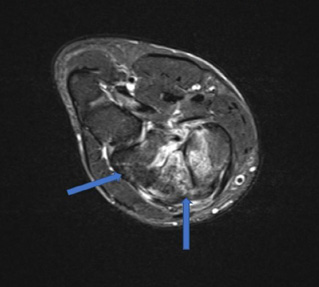

Рисунок 11. Первичный поперечный срез МРТ показывает перелом промежуточной и латеральной клиновидных костей со свободным костным фрагментом и увеличением суставной щели.
Лечение включало 6000 ударных волн за процедуру. Через 3 месяца пациент не испытывал боли и смог вернуться к футболу. Контрольная МРТ показала полное костное заживление с минимальным повреждением хряща и костным ушибом.
Рисунок 12. Контрольная МРТ показывает полное костное заживление переломов промежуточной и латеральной клиновидных костей через 3 месяца лечения.
Случай 5
Пациент 44 лет обратился в клинику с сохраняющейся болью в латеральной области голеностопного сустава. Боль возникла после подворачивания стопы при спуске по лестнице за 4 месяца до обращения. В больнице по данным рентгенографии был диагностирован перелом дистального отдела малоберцовой кости; голень и голеностоп были иммобилизированы гипсом на 7 недель. Контрольная рентгенография показала несращение перелома, и пациент был направлен на ударно-волновую терапию до рассмотрения вопроса о хирургическом лечении.
Рисунок 13. Первичная рентгенография после 7 недель гипсовой иммобилизации показывает несращение дистального отдела малоберцовой кости.
Пациент получил 4000 ударных волн за процедуру. Контрольное обследование через 3 месяца показало полное заживление перелома по данным рентгенографии. Пациент мог ходить и ездить на велосипеде без боли, жалуясь только на небольшую утреннюю скованность в голеностопном суставе.
Рисунок 14. Контрольная рентгенография показывает полное костное заживление в ранее существовавшей зоне перелома с хорошим формированием костной мозоли.
Случай 6
Пациент 54 лет обратился в клинику с болезненным костным ушибом, локализованным в медиальном мыщелке бедренной кости, с постепенным началом боли за год до обращения. Консервативное лечение, включавшее обезболивающие препараты и разгрузку конечности, оказалось неэффективным; из-за боли пациент мог проходить только короткие дистанции.

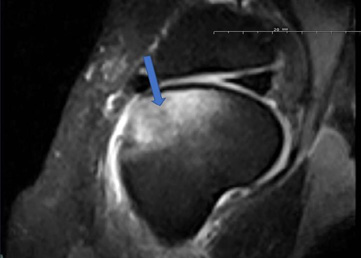

Рисунок 15. Первичная МРТ показала крупный костный ушиб в области медиального мыщелка бедренной кости.
Через 6 недель он ощущал лишь лёгкий дискомфорт при ходьбе, а через 8 недель боль отсутствовала. Контрольная МРТ через 3 месяца показала полное заживление поражения костного мозга.

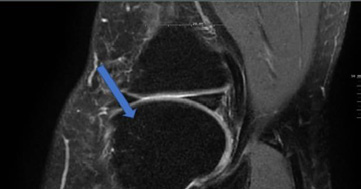

Рисунок 16. Контрольная МРТ через 3 месяца после лечения показывает полное заживление поражения костного мозга в медиальном мыщелке бедренной кости.
Заключение автора
Представленные клинические случаи подтверждают эффективность ЭУВТ и показывают, что этот метод следует рассматривать при выборе подхода к лечению пациентов с несращениями, замедленной консолидацией переломов, стрессовыми переломами и поражениями костного мозга; при этом лечение может проводиться в условиях частной практики.
Хотя ударно-волновая терапия не может заменить хирургическое лечение, когда требуется коррекция неправильного положения, стабилизация костных фрагментов или заполнение костных дефектов, она занимает ценное место в лечении нарушенного костного заживления. С учётом эффективности ЭУВТ при костных нарушениях, а также того, что метод прост в выполнении, недорог, безопасен, хорошо переносится и связан с высокой приверженностью пациентов, полученные результаты дополнительно подтверждают ЭУВТ как метод выбора при несращениях переломов, замедленной консолидации, хронических стрессовых переломах и отёке костного мозга.
Согласие
От пациентов было получено письменное информированное согласие на публикацию данного клинического отчёта и сопроводительных изображений.
